Γράφει ο Πέτρος Δαλαβούρας
Αρχιτέκτων μηχανικός Ε.Μ.Π., MSc  W.S.A.
BREEAM assessor, ASHRAE BEMP Certified, nZEB Designer

Οι εγκαταστάσεις με CO₂ (R744) έχουν πλέον καθιερωθεί σε καταστήματα λιανικής τροφίμων, ψυκτικούς θαλάμους και εφαρμογές αντλιών θερμότητας. Η εξαιρετικά χαμηλή περιβαλλοντική επιβάρυνση του ψυκτικού και η υψηλή απόδοση σε πολλές εφαρμογές τις καθιστούν ιδιαίτερα ελκυστικές. Ωστόσο, η τεχνολογία απαιτεί αυξημένη πειθαρχία στην εγκατάσταση και στη λειτουργία: οι πιέσεις λειτουργίας είναι σημαντικά υψηλότερες (ιδίως σε transcritical λειτουργία), το κύκλωμα πρέπει να είναι καθαρό και στεγνό, και η σταθερότητα/απόδοση εξαρτάται σε μεγάλο βαθμό από σωστά ρυθμισμένους ελέγχους και προστασίες.

Ειδικά σε transcritical εφαρμογές, η ενεργειακή συμπεριφορά καθορίζεται σε μεγάλο βαθμό από το πώς “τοποθετείται” το σύστημα ως προς τα θερμοδυναμικά όρια του CO₂: τη χαμηλή κρίσιμη θερμοκρασία (~31°C) και τη διαχείριση υψηλής πίεσης, αλλά και το τριπλό σημείο (περίπου 5,2 barabs / −56,6°C) που σχετίζεται με τον κίνδυνο στερεοποίησης (dryice) σε διαδικασίες πλήρωσης ή εκτόνωσης.

Στην πράξη, πολλά προβλήματα δεν οφείλονται σε «ιδιαιτερότητες» του CO₂, αλλά σε κλασικά σφάλματα του δικτύου, καθαριότητας, πλήρωσης ή αυτοματισμών, τα οποία σε ένα κύκλωμα R744 αποκτούν μεγαλύτερη βαρύτητα και ταχύτερη εξέλιξη. Παρακάτω συνοψίζονται τα συνηθέστερα λάθη που συναντώνται στις εγκαταστάσεις, μαζί με πρακτικές ενέργειες πρόληψης και ελέγχου, ώστε η εγκατάσταση να παραδίδεται αξιόπιστη, αποδοτική και ασφαλής.

1. Επιλογή εξαρτημάτων και πίεση σχεδιασμού

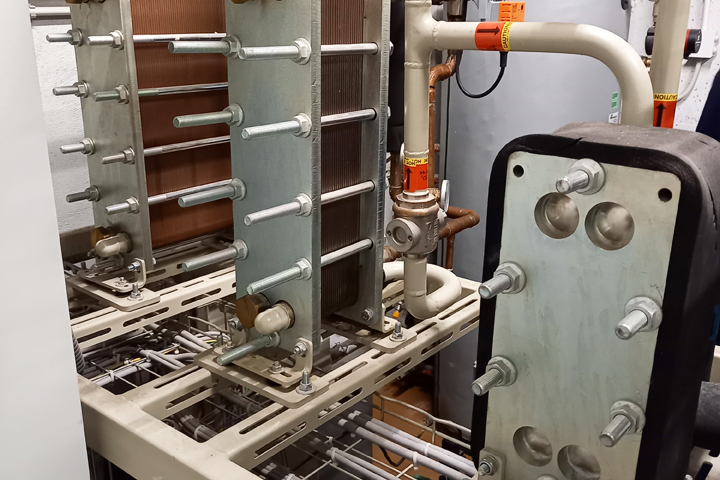

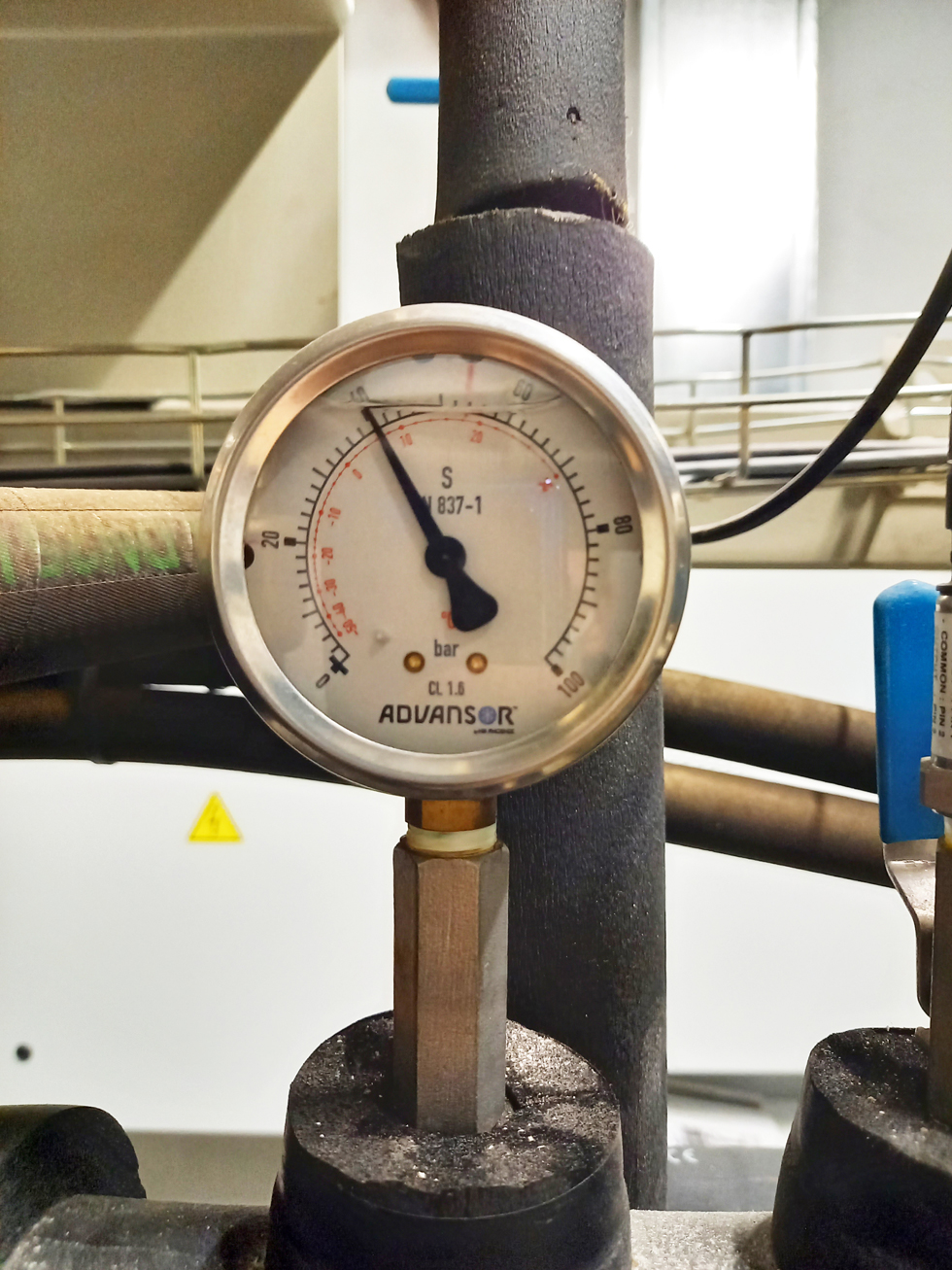

Στα συστήματα CO₂ οι ονομαστικές και, κυρίως, οι μέγιστες πιέσεις μπορεί να υπερβαίνουν αισθητά τις αντίστοιχες των κλασικών ψυκτικών. Η χρήση εξαρτημάτων χωρίς επαρκή πίεση σχεδιασμού (σωλήνες, ρακόρ, βάνες, εναλλάκτες, αισθητήρια, συλλέκτες) αυξάνει την πιθανότητα διαρροών, πρόωρης κόπωσης υλικών και αστοχιών που δυσχεραίνουν τη διάγνωση.

Για την αποφυγή του προβλήματος απαιτείται έλεγχος της ονομαστικής πίεσης (PS) ανά τμήμα του κυκλώματος, με βάση τις μέγιστες αναμενόμενες συνθήκες πίεσης και θερμοκρασίας. Ενδεικτικά, σε transcriticalboosterracks συναντώνται υψηλές πλευρές με designpressure της τάξης των 120 bar, άρα όλα τα σχετικά τμήματα/εξαρτήματα πρέπει να επιλέγονται και να τεκμηριώνονται αντίστοιχα, σύμφωνα με τον κατασκευαστή και τη μελέτη.

Παράλληλα, είναι κρίσιμη η τήρηση των πιστοποιήσεων και των οδηγιών των κατασκευαστών, αποφεύγοντας επιλογές που δεν είναι ρητά εγκεκριμένες για R744, ακόμη και αν χρησιμοποιούνται σε άλλα ψυκτικάρευστά.

2. Δίκτυο χωρίς επαρκή υπολογισμό: διάμετροι, κλίσεις και σημεία παγίδευσης

Η λογική της «άνεσης» μέσω υπερδιαστασιολόγησης, οι ανεπαρκείς κλίσεις, οι αδόκιμες διακλαδώσεις και τα σημεία παγίδευσης υγρού μπορούν να προκαλέσουν ασταθή λειτουργία, θόρυβο ή κραδασμούς, καθώς και προβλήματα επιστροφής λαδιού που εμφανίζονται κυρίως σε μερικά φορτία ή σε μεταβατικές καταστάσεις.

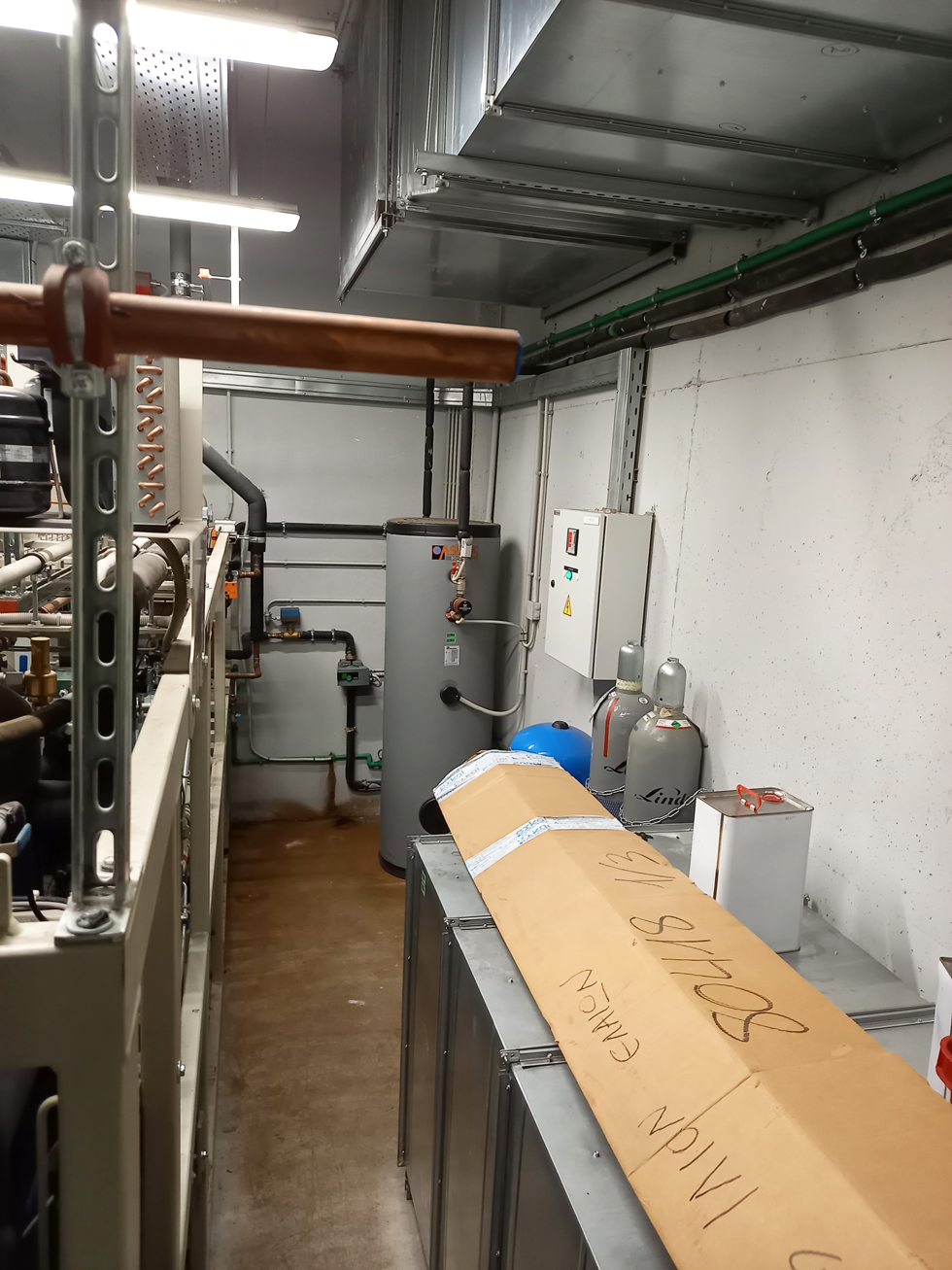

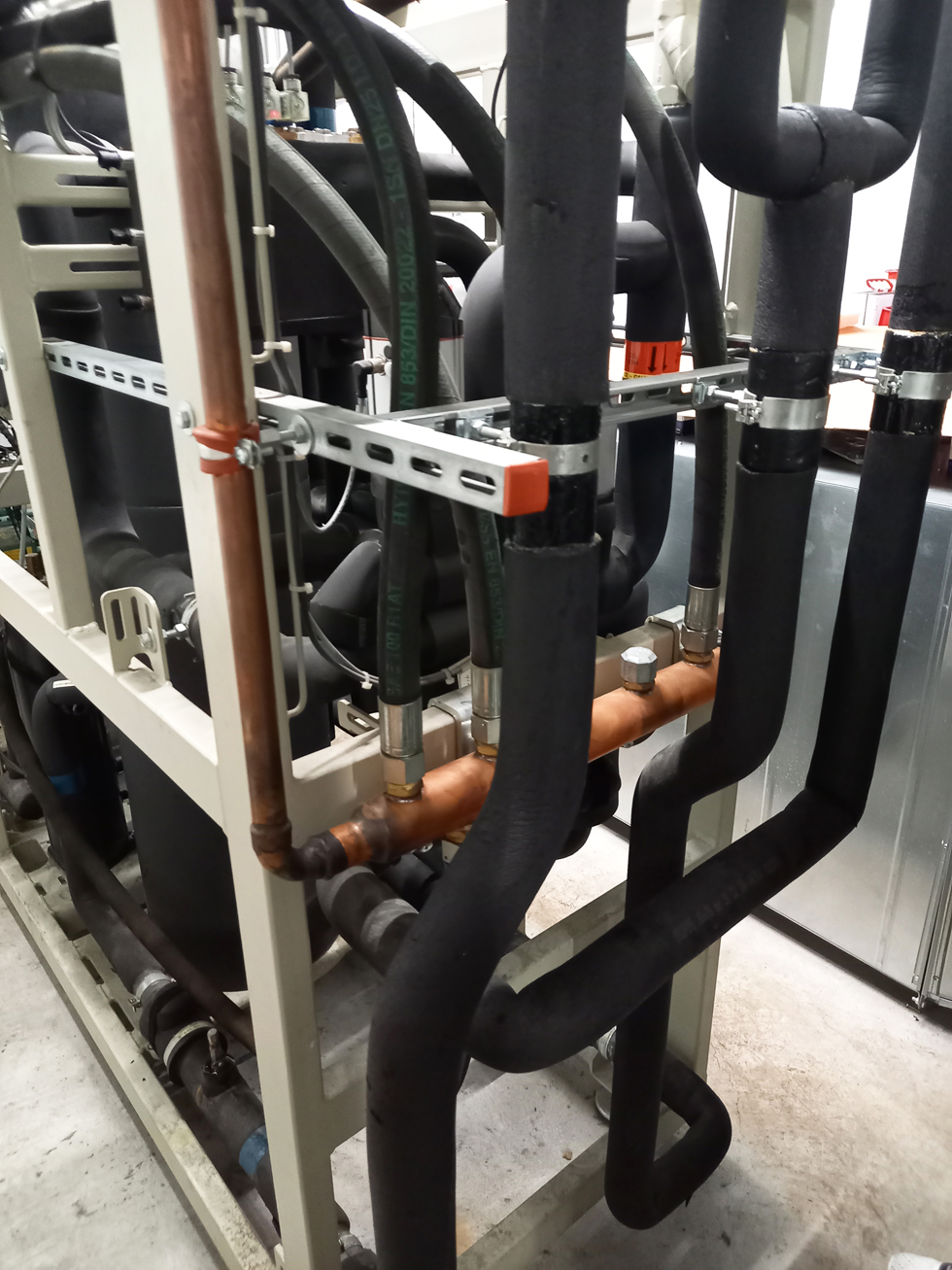

Η ορθή πρακτική περιλαμβάνει υπολογισμό διαμέτρων και πτώσεων πίεσης με βάση πραγματικές παροχές και σενάρια λειτουργίας (υψηλό/χαμηλό φορτίο, υψηλή εξωτερική θερμοκρασία, start/stop). Ιδιαίτερη προσοχή απαιτείται στις κατακόρυφες διαδρομές, ώστε να εξασφαλίζεται η επιστροφή λαδιού, καθώς και στη σωστή στήριξη των γραμμών ώστε να αποφεύγονται μηχανικές καταπονήσεις και ταλαντώσεις.

3. Κενό και καθαριότητα πριν από την πλήρωση

Η παρουσία υγρασίας στο κύκλωμα είναι δυνατόν να οδηγήσει σε σχηματισμό πάγου σε σημεία εκτόνωσης, διάβρωση, ή δυσλειτουργίες ελέγχου, με αποτέλεσμα επαναλαμβανόμενες βλάβες και αστάθεια. Οι βιαστικές διαδικασίες εκκένωσης, καθώς και οι επεμβάσεις με μακρά έκθεση του κυκλώματος στο περιβάλλον, αποτελούν συχνές αιτίες προβλημάτων.

Συνιστάται διαδικασία κενού με έλεγχο σταθερότητας (holdtest) και, όπου απαιτείται, επαναλήψεις με ξηρό άζωτο, ιδίως μετά από άνοιγμα μεγάλου μέρους του κυκλώματος. Επιπλέον, το κύκλωμα πρέπει να παραμένει καθαρό και κλειστό με τάπες, καθαρά εργαλεία και ελάχιστο χρόνο έκθεσης στο περιβάλλον. Όπου προβλέπεται από τη μελέτη ή τον κατασκευαστή, η χρήση κατάλληλων φίλτρων/ξηραντήρων αποτελεί σημαντικό μέτρο προστασίας.

Παράλληλα, πρέπει να ελαχιστοποιείται η είσοδος μη συμπυκνώσιμων (αέρας/άζωτο) στο κύκλωμα, καθώς επηρεάζουν αρνητικά πιέσεις και έλεγχο (ιδίως στην πλευρά του gascooler) και δυσχεραίνουν τη σταθερή λειτουργία.

4. Συγκολλήσεις χωρίς purge αζώτου και χωρίς έλεγχο ποιότητας

Κατά τη διαδικασία brazing, η απουσία purge με ξηρό άζωτο οδηγεί σε σχηματισμό οξειδίων και σωματιδίων στο εσωτερικό των σωληνώσεων. Τα υπολείμματα αυτά μεταφέρονται στο κύκλωμα και ενδέχεται να προκαλέσουν εμπλοκές σε ηλεκτρονικές εκτονωτικές βαλβίδες (EEV), φίλτρα ή βάνες. Επιπρόσθετα, μικροδιαρροές που θα ήταν δυσδιάκριτες σε άλλα ψυκτικά, σε ένα σύστημα CO₂ εξελίσσονται ταχύτερα σε λειτουργικό πρόβλημα.

Η πρόληψη απαιτεί purge με ξηρό άζωτο σε κάθε συγκόλληση, σωστή επιλογή κράματος και σχολαστικό καθαρισμό επιφανειών, καθώς και ελεγχόμενη θέρμανση. Μετά την ολοκλήρωση των εργασιών, επιβάλλεται δοκιμή στεγανότητας, με στόχο τον εντοπισμό και την αποκατάσταση ακόμη και μικρών διαρροών πριν από την κανονική λειτουργία.

5. Πλήρωση CO2 χωρίς τήρηση διαδικασίας: κίνδυνοι dryice, απότομων μεταβολών πίεσης και slugging

Η πλήρωση CO₂ απαιτεί αυστηρό έλεγχο μάζας και συνθηκών. Αν το CO₂ εκτονωθεί/εισαχθεί σε πολύ χαμηλή πίεση, υπάρχει κίνδυνος σχηματισμού στερεού CO₂ (dryice), με πιθανή απόφραξη γραμμών πλήρωσης ή/και αστάθεια κατά την εκκίνηση. Για να αποφευχθεί αυτό, σε σύστημα που έχει εκκενωθεί (vacuum) η ενδεδειγμένη πρακτική είναι να ξεκινά η πλήρωση με CO₂ σε αέρια φάση (vapor) μέχρι η πίεση του συστήματος να ανέβει πάνω από την πίεση του τριπλού σημείου, και μόνο τότε να συνεχίζεται —εφόσον το προβλέπει ο κατασκευαστής— με ελεγχόμενη πλήρωση σε υγρή/πυκνή φάση από το κατάλληλο σημείο.

Η πλήρωση πρέπει να γίνεται με ζύγιση και αυστηρή τήρηση της διαδικασίας του κατασκευαστή. Πριν από την αρχική εκκίνηση, επαληθεύονται οι θέσεις βαλβίδων, η ορθή λειτουργία ανεμιστήρων και αντλιών, καθώς και οι βασικές ρυθμίσεις προστασιών και ορίων ασφαλείας.

6. Ρυθμίσεις αυτοματισμών χωρίς τεκμηρίωση: έλεγχος υψηλής πίεσης, EEV/superheat και αποψύξεις

Στα συστήματα CO₂, η ποιότητα των ρυθμίσεων αυτοματισμού επηρεάζει άμεσα τόσο την απόδοση όσο και τη σταθερότητα. Ακατάλληλα setpoints, εσφαλμένη τοποθέτηση ή μη βαθμονόμηση αισθητηρίων, καθώς και μεταβολές ρυθμίσεων χωρίς καταγραφή, μπορούν να οδηγήσουν σε hunting, αυξημένη κατανάλωση και συχνές διακοπές από προστασίες. Ιδιαίτερης σημασίας είναι ο έλεγχος υψηλής πίεσης στην πλευρά του gascooler, ο οποίος καθορίζει την ενεργειακή συμπεριφορά σε transcritical λειτουργία.

Η ενδεδειγμένη προσέγγιση είναι η εκκίνηση από τις προτεινόμενες εργοστασιακές παραμέτρους και η επιβεβαίωση θέσης και βαθμονόμησης των αισθητηρίων. Στη συνέχεια, πραγματοποιείται καταγραφή τάσεων (trend/logging) για τουλάχιστον 24 έως 72 ώρες, ώστε οι προσαρμογές να γίνονται σταδιακά και τεκμηριωμένα, λαμβάνοντας υπόψη διαφορετικές συνθήκες φορτίου και περιβάλλοντος.

7. Υποτίμηση της διαχείρισης λαδιού

Η ανεπαρκής επιστροφή λαδιού οδηγεί σε φθορά συμπιεστών και σε μείωση της απόδοσης εναλλακτών. Το ζήτημα εμφανίζεται συχνά σε μερικά φορτία, σε κύκλους start/stop ή όταν το σύστημα μεταβάλλει τρόπο λειτουργίας, γεγονός που καθιστά το πρόβλημα δυσδιάκριτο κατά τους αρχικούς ελέγχους.

Απαιτείται πρόβλεψη κατάλληλης διαχείρισης λαδιού (π.χ. oilseparators ή/και δοχεία συλλογής, ανάλογα με τη διάταξη), καθώς και έλεγχος στάθμης και κυκλοφορίας κατά την εκκίνηση. Παράλληλα, πρέπει να επιβεβαιώνεται ότι το σωληνοδίκτυο υποστηρίζει επιστροφή λαδιού και σε χαμηλά φορτία, χωρίς σημεία όπου δύναται να συσσωρεύεται.

8. Ασφάλεια: γραμμές εκτόνωσης (relief), αερισμός και ανίχνευση CO2

Το CO₂ (R744) είναι ψυκτικό μη εύφλεκτο και ταξινομείται ως χαμηλής τοξικότητας (A1), ωστόσο σε αυξημένες συγκεντρώσεις αποτελεί σοβαρό κίνδυνο (ασφυξία) επειδή εκτοπίζει το οξυγόνο. Ενδεικτικά, τα όρια επαγγελματικής έκθεσης που δημοσιεύει η OSHA είναι 5.000 ppm (8ωρο TWA) και 30.000 ppm (STEL). Επιπλέον, ως βαρύτερο του αέρα συσσωρεύεται σε χαμηλά σημεία.

Οι γραμμές εκτόνωσης πρέπει να οδηγούν σε ασφαλές σημείο (συνήθως εκτός κτιρίου) και να έχουν κατάλληλη διατομή και στήριξη ώστε να αντέχουν τα δυναμικά φορτία κατά την εκτόνωση. Η ανίχνευση CO₂ και ο μηχανικός αερισμός οφείλουν να υλοποιούνται σύμφωνα με τη μελέτη κινδύνου και τη διαμόρφωση του χώρου. Οι ανιχνευτές CO₂ και η λογική ενεργοποίησης έκτακτου μηχανικού αερισμού πρέπει να λαμβάνουν υπόψη ότι το CO₂ είναι βαρύτερο του αέρα, άρα αποφεύγεται η τοποθέτηση “ψηλά” και προτιμώνται χαμηλότερες στάθμες, ανάλογα με το χώρο.

Επειδή σε εκτόνωση CO₂ προς ατμόσφαιρα υπάρχει πιθανότητα το ρευστό να περάσει από συνθήκες κοντά/κάτω από το τριπλό σημείο, μπορεί να προκύψει στερεοποίηση και κίνδυνος απόφραξης σε σωληνώσεις εκτόνωσης. Συνεπώς, η διάταξη των pressurereliefdevices και των σχετικών σωλήνων πρέπει να σχεδιάζεται ώστε να αποφεύγεται πιθανό μπλοκάρισμα της ροής, σύμφωνα με τη μελέτη κινδύνου και τις σχετικές απαιτήσεις ασφαλείας.

Η εκπαίδευση του προσωπικού σε διαδικασίες συναγερμού και εκκένωσης είναι απαραίτητη για την αποτελεσματική διαχείριση συμβάντων.

9. Θερμομόνωση και φαινόμενα συμπύκνωσης

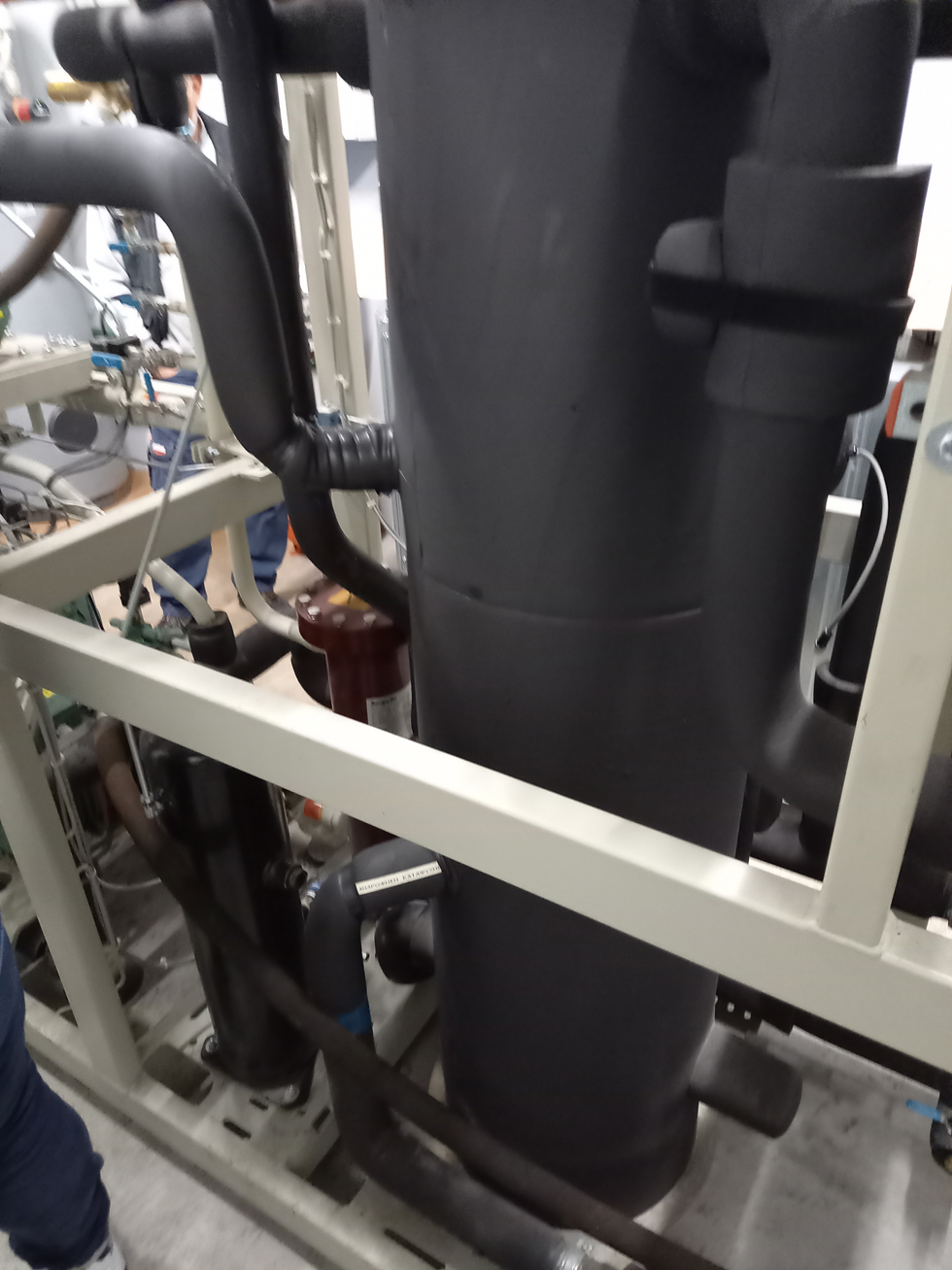

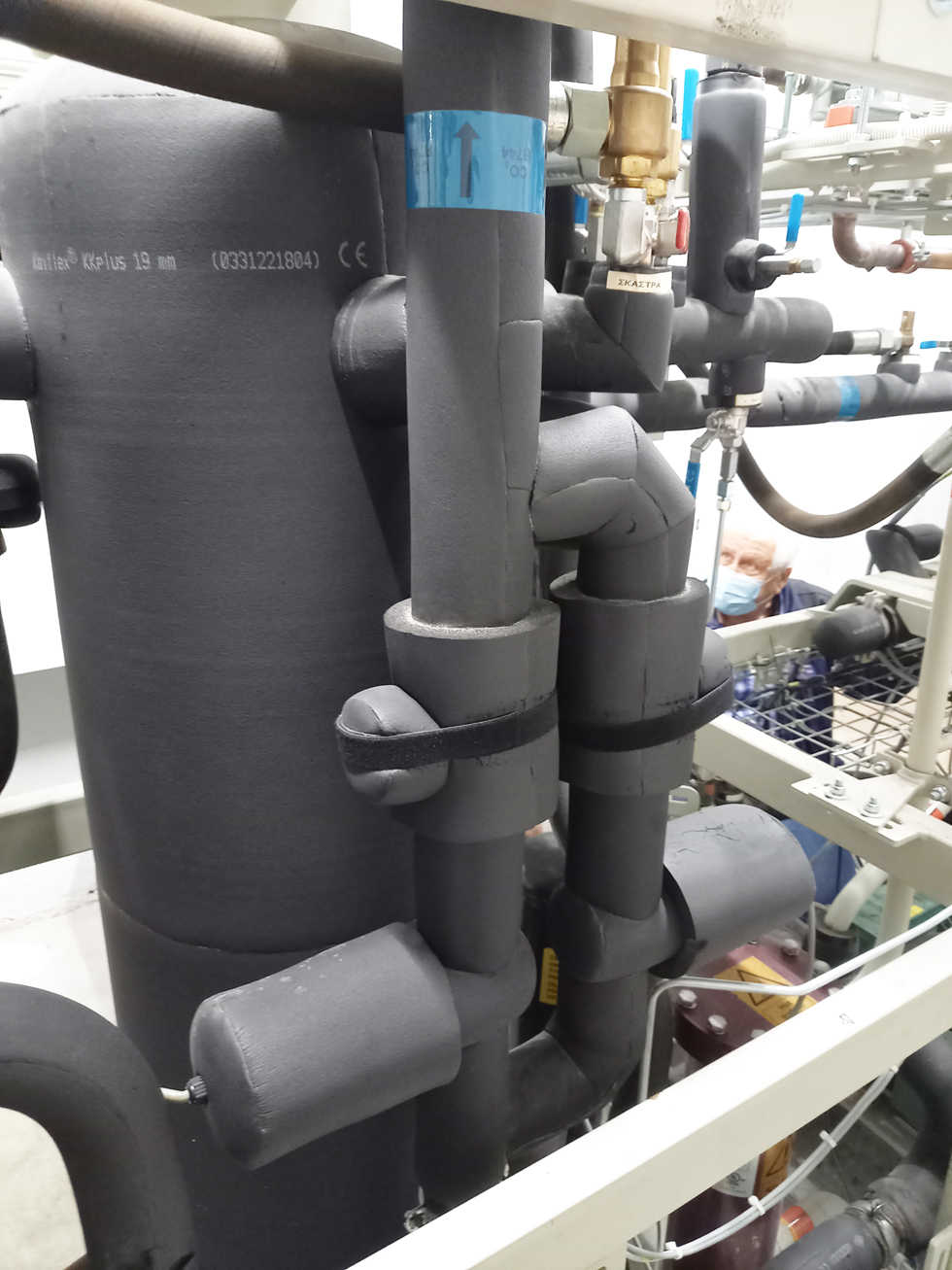

Σε γραμμές χαμηλής θερμοκρασίας, ασυνέχειες στη θερμομόνωση ή στον φραγμό υδρατμών προκαλούν συμπύκνωση, σχηματισμό πάγου, διάβρωση και ενεργειακές απώλειες. Συχνά, το πρόβλημα επιδεινώνεται μετά από εργασίες συντήρησης, όταν η μόνωση δεν αποκαθίσταται πλήρως.

Η επιλογή μόνωσης με κατάλληλο φραγμό υδρατμών και η σχολαστική στεγανοποίηση αρμών και διελεύσεων αποτελούν βασικά μέτρα. Επιπλέον, η χρήση κατάλληλων στηριγμάτων μειώνει τις θερμογέφυρες, ενώ τουλάχιστον ο οπτικός έλεγχος μετά από κάθε επέμβαση συμβάλλει στην έγκαιρη πρόληψη.

10. Τεκμηρίωση, παράδοση και δομημένο commissioning

Ένα σύστημα CO₂ μπορεί να παρουσιάζει ικανοποιητική εικόνα κατά την ημέρα παράδοσης, αλλά να εμφανίσει αστάθειες όταν μεταβληθούν οι κλιματικές συνθήκες ή το φορτίο. Χωρίς μετρήσεις αναφοράς, καταγραφή ρυθμίσεων και οργανωμένο commissioning, η διάγνωση καθίσταται χρονοβόρα και οικονομικά επιβαρυντική.

Κατά την παράδοση συνιστάται η παροχή as-built σχεδίων, λίστας εξοπλισμού και καταγραφής των τελικών ρυθμίσεων ελέγχων και προστασιών, ώστε να είναι σαφές το σημείο εκκίνησης για μελλοντική συντήρηση ή βελτιστοποίηση. Ιδιαίτερα χρήσιμη πρακτική είναι ο επανέλεγχος μετά από 2 έως 4 εβδομάδες λειτουργίας, με στόχο την επιβεβαίωση σταθερότητας και την προσαρμογή παραμέτρων με βάση πραγματικά δεδομένα.

11. Παγίδευση υγρού και υπερπίεση σε απομονωμένα τμήματα

Σε συστήματα CO₂, ακόμη και μικρή αύξηση θερμοκρασίας σε τμήμα όπου έχει παγιδευτεί υγρό μεταξύ βανών μπορεί να οδηγήσει σε ταχεία άνοδο πίεσης. Το σενάριο εμφανίζεται συχνά κατά τη συντήρηση/απομόνωση τμημάτων (π.χ. μεταξύ δύο χειροκίνητων βανών ή σε τμήματα υγρής γραμμής), και απαιτεί ιδιαίτερη προσοχή στη μελέτη και στις διαδικασίες service. Όπου υπάρχει πιθανότητα παγίδευσης υγρού, το τμήμα πρέπει να προστατεύεται με κατάλληλη διάταξη εκτόνωσης/ανακούφισης πίεσης (relief), ρυθμισμένη ώστε να εκτονώνει εντός των ορίων σχεδιασμού του προστατευόμενου τμήματος.
Στην πράξη, η “πειθαρχία” στις θέσεις βανών, το σωστό pumpdown/αποσυμπίεση πριν από απομόνωση και η επιβεβαίωση ότι δεν παραμένει εγκλωβισμένο υγρό αποτελούν κρίσιμα βήματα για ασφαλές service.

Προτεινόμενη ακολουθία ελέγχων κατά το commissioning

Η διαδικασία commissioning είναι σκόπιμο να ακολουθεί συγκεκριμένη αλληλουχία. Αρχικά πραγματοποιείται δοκιμή στεγανότητας και επιβεβαίωση ορθής σήμανσης/ταυτοποίησης εξοπλισμού. Ακολουθεί εφαρμογή κενού με holdtest και επιβεβαίωση αφύγρανσης πριν από τη πλήρωση. Στη συνέχεια ελέγχεται η ορθή λειτουργία και όδευση των relief, καθώς και η ανίχνευση CO₂ και ο μηχανικός αερισμός, με επιβεβαίωση ότι οι σωληνώσεις εκτόνωσης είναι διαμορφωμένες ώστε να ελαχιστοποιείται ο κίνδυνος στερεοποίησης/απόφραξης κατά την εκτόνωση προς ατμόσφαιρα.
Επίσης, επιβεβαιώνεται ότι δεν υπάρχουν απομονωμένα τμήματα στα οποία μπορεί να παγιδευτεί υγρό χωρίς προστασία υπερπίεσης (trappedliquidrelief).

Η πλήρωση εκτελείται με ζύγιση και καταγράφονται πιέσεις/θερμοκρασίες κατά την εκκίνηση ως βασική αναφορά. Έπειτα επαληθεύονται οι έλεγχοι superheat/EEV και η σταθερότητα σε χαμηλό και υψηλό φορτίο, ενώ ο έλεγχος υψηλής πίεσης στον gascooler ρυθμίζεται σύμφωνα με τις οδηγίες του κατασκευαστή. Παράλληλα ελέγχεται η στάθμη και η κυκλοφορία λαδιού, καθώς και η λειτουργία ασφαλειών και συναγερμών. Τέλος, πραγματοποιείται έλεγχος μόνωσης καισημείων συμπύκνωσης (ιδίως σε διελεύσεις και στηρίγματα) και καταγραφή τάσεων για 24 έως 72 ώρες, ώστε τυχόν βελτιστοποιήσεις να είναι τεκμηριωμένες και να επιβεβαιώνονται μετά από μεταβολές καιρού ή φορτίου.

Συμπέρασμα

Η επιτυχημένη εφαρμογή CO₂ δεν εξαρτάται από «ειδικές» ή αυθαίρετες ρυθμίσεις, αλλά από συνεπή εφαρμογή βασικών αρχών: σωστή επιλογή υλικών με βάση τις πραγματικές πιέσεις, καθαρή και μελετημένη εγκατάσταση, πειθαρχημένη διαδικασία πλήρωσης, ολοκληρωμένες διατάξεις ασφάλειας και μεθοδικό commissioning με καταγραφή. Με την τήρηση των παραπάνω, οι εγκαταστάσεις R744 μπορούν να λειτουργούν με υψηλή αξιοπιστία, αποδοτικότητα και ασφάλεια, επιβεβαιώνοντας τη δυναμική τους στις σύγχρονες εφαρμογές ψύξης και θέρμανσης.
