Μέθοδοι Απόψυξης στα Συστήματα Ψύξης Εγκαταστάσεων Ξηράς και Πλοίων

Εισαγωγή

Στις σύγχρονες, με συμπίεση ατμών ψυκτικού ρευστού, ψυκτικές εγκαταστάσεις συντήρησης και κατάψυξης προϊόντων σε κτίρια ή πλοία, ένα από τα μεγαλύτερα προβλήματα που καλείται να αντιμετωπίσει ο σύγχρονος ψυκτικός είναι ο σχηματισμός πάγου στα στοιχεία των εξατμιστών.

Ο πάγος λειτουργεί ως μονωτικό στρώμα, μειώνοντας δραματικά τη μεταφορά θερμότητας από τα προς ψύξη ή κατάψυξη προϊόντα, αναγκάζοντας το σύστημα να υπερλειτουργεί, να αυξάνει την κατανάλωση ενέργειας και να καταπονεί τον συμπιεστή. Η επιλογή, ο σωστός σχεδιασμός και ο έλεγχος της κατάλληλης μεθόδου απόψυξης (defrost methods) δεν είναι απλώς μια τεχνική αναγκαιότητα, αλλά μια κρίσιμη παράμετρος οικονομικής και αποδοτικής λειτουργίας κάθε ψυκτικής εγκατάστασης.

1. Οι Βασικές Μέθοδοι Απόψυξης

Χρησιμοποιούνται κατά κύριο λόγο πέντε μέθοδοι απόψυξης για την απομάκρυνση του πάγου από τους εξατμιστές:

Α. Φυσική Απόψυξη (Natural Defrost)

Αποτελεί την απλούστερη μέθοδο, καθώς δεν απαιτεί περίπλοκους μηχανισμούς. Κατά τη διάρκεια της απόψυξης, η μονάδα ψύξης απενεργοποιείται, ενώ ο ανεμιστήρας του εξατμιστή συνεχίζει να λειτουργεί, εκμεταλλευόμενος τη θερμοκρασία του περιβάλλοντος αέρα για την τήξη του πάγου.

Πλεονεκτήματα: Μηδενικό πρόσθετο κόστος εξοπλισμού, απλότητα στη λειτουργία και θετικό ψυκτικό αποτέλεσμα (cooling effect) κατά τη διάρκεια της απόψυξης, καθώς ο κυκλοφορών αέρας ψύχεται από τον πάγο που λιώνει.
Μειονεκτήματα: Απαιτεί πολύ χρόνο για την πλήρη τήξη και, ως εκ τούτου, περιορίζεται αυστηρά σε ψυγεία μεσαίου πεδίου θερμοκρασιών (πάνω από −2,22°C), όπως αυτά για τη συντήρηση λαχανικών και γαλακτοκομικών.

Β. Απόψυξη με Θερμό Αέριο (Hot gas defrost)

Β.1. Απόψυξη με Παράκαμψη του Συμπυκνωτή χρησιμοποιώντας Ηλεκτρομαγνητική Βαλβίδα

Η μέθοδος αυτή χρησιμοποιεί τον συμπιεσμένο υπέρθερμο (super heated steam) ή κεκορεσμένο ατμό (saturated steam), θερμό αέριο, που εξέρχεται απευθείας από τον συμπιεστή, παρακάμπτοντας τον συμπυκνωτή μέσω μιας ηλεκτρομαγνητικής βαλβίδας (solenoid valve), οδηγείται απευθείας στο εσωτερικό του εξατμιστή. (Βλέπε διαγράμματα: 1, 2, 3).

Πλεονεκτήματα: Εξαιρετικά γρήγορη απόψυξη, καθώς η θερμότητα παρέχεται εσωτερικά (applied internally) στο στοιχείο. Έχει χαμηλότερο λειτουργικό κόστος σε σχέση με τις ηλεκτρικές αντιστάσεις.
Μειονεκτήματα: Υψηλό αρχικό κόστος εγκατάστασης λόγω της ανάγκης για επιπλέον σωληνώσεις και αυτοματισμό. Επιπλέον, εγκυμονεί τον σοβαρό κίνδυνο επιστροφής υγρού ψυκτικού ρευστού (υγρή αναρρόφηση) στον συμπιεστή, γεγονός που μπορεί να αποβεί καταστροφικό για τον κινητήρα.

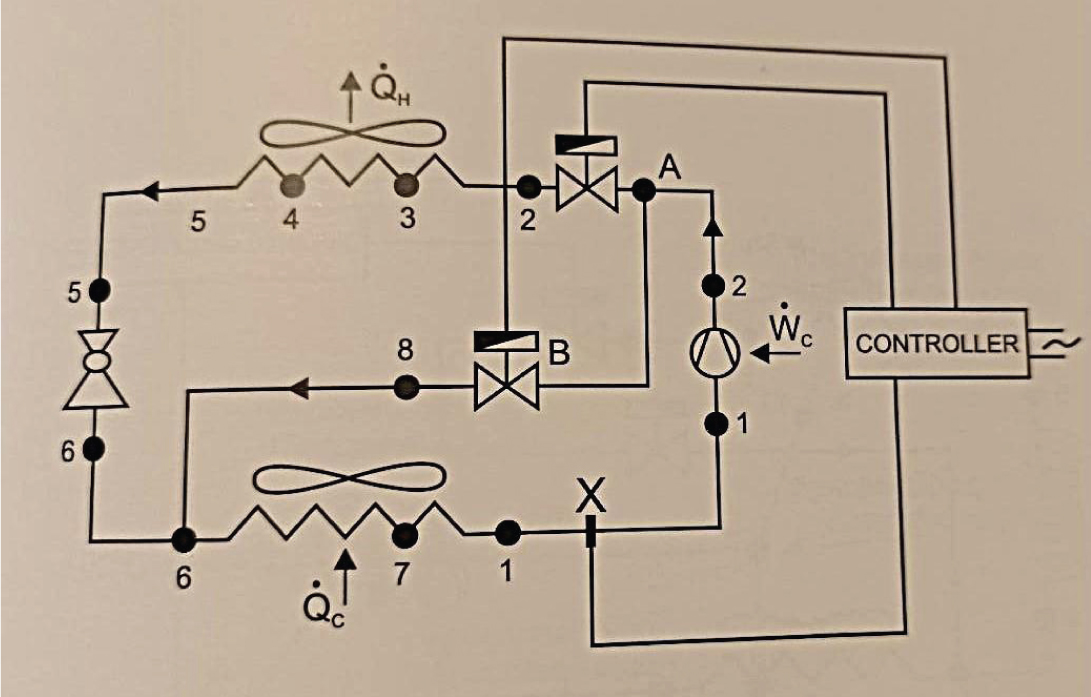

Διάγραμμα 1: Αυτόματο σύστημα απόψυξης με χρήση υπέρθερμου ατμού ψυκτικού ρευστού

B.2. Μέθοδος Απόψυξης με Αναστροφή του Θερμοδυναμικού Κύκλου

Μια εναλλακτική και ιδιαίτερα αποδοτική παραλλαγή της απόψυξης με θερμό αέριο γίνεται με τη χρήση μιας τετράοδης βαλβίδας αναστροφής (four-way reversible valve). Με τη μέθοδο αυτή, η ροή του ψυκτικού ρευστού αντιστρέφεται πλήρως κατά τη διάρκεια της απόψυξης, ο εξατμιστής λειτουργεί
προσωρινά ως συμπυκνωτής (αποβάλλοντας θερμότητα για να λιώσει τον πάγο) και ο συμπυκνωτής λειτουργεί ως εξατμιστής.

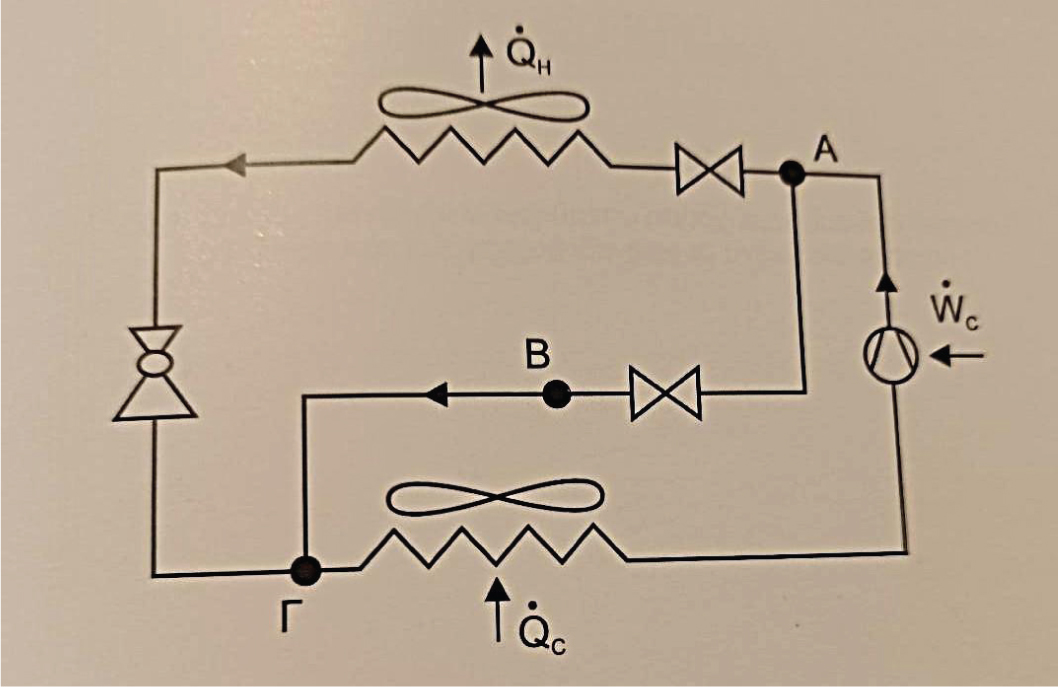

Διάγραμμα 2: Χειροκίνητο σύστημα απόψυξης με χρήση υπέρθερμου ατμού ψυκτικού ρευστού.

Γ. Ηλεκτρική Απόψυξη (Electric defrost)

Η θερμότητα παρέχεται εξωτερικά (heat externally) μέσω ηλεκτρικών θερμαντήρων (αντιστάσεων), τοποθετημένων ανάμεσα στα πτερύγια ή μέσα στο στοιχείο του εξατμιστή.

Πλεονεκτήματα: Ιδανική και εξαιρετικά διαδεδομένη μέθοδος για ψυγεία χαμηλών θερμοκρασιών (κατάψυξη). Είναι απλή στον σχεδιασμό και τον έλεγχο.
Μειονεκτήματα: Υψηλή κατανάλωση ηλεκτρικής ενέργειας. Επίσης, επειδή η μεταφορά θερμότητας γίνεται από έξω προς τα μέσα, απαιτεί μεγαλύτερο χρονικό διάστημα (συνήθως 1,5 φορά περισσότερο χρόνο) σε σύγκριση με τη μέθοδο του θερμού αέριου (hot gas).

Δ. Απόψυξη με Νερό (Water defrost)

Χρησιμοποιεί τo νερό το οποίο ψεκάζεται εξωτερικά πάνω στο στοιχείο του εξατμιστή για να λιώσει και να παρασύρει τον πάγο.

Ε. Απόψυξη με Άλλη Εξωτερική Πηγή Θερμότητας (Other external heat source defrost)

Περιλαμβάνει συστήματα που αξιοποιούν άλλες πηγές (other sources), όπως δίκτυα γλυκόλης ή μεταφοράς θερμότητας από άλλα συστήματα του κτιρίου ή του πλοίου.

2. Μέθοδοι Ελέγχου και Eνεργοποίησης της Φυσικής Απόψυξης

Η φυσική απόψυξη μπορεί να ελεγχθεί με τέσσερις βασικούς τρόπους:

Χειροκίνητα: Ο χειριστής κλείνει τον διακόπτη on/off της εγκατάστασης όταν διαπιστώσει πάγωμα. Απαιτούνται περίπου 3 ώρες απόψυξης μέρα παρά μέρα και προφανώς δεν ενδείκνυται για σύγχρονες επαγγελματικές εγκαταστάσεις.
Με Ρύθμιση της Πίεσης Αναρρόφησης: Η απόψυξη ξεκινά αυτόματα κάθε φορά που το σύστημα “πιάνει” την επιθυμητή χαμηλή πίεση και ο πρεσοστάτης χαμηλής πίεσης ( low pressure switch ) διακόπτει τη λειτουργία του συμπιεστή. Το σύστημα επανεκκινεί (restart ) όταν η πίεση αναρρόφησης “ανέβει” πάνω από τη ρυθμισμένη ελάχιστη τιμή της.
Προσοχή στο μειονέκτημα: Σε απομακρυσμένες μονάδες συμπύκνωσης (remote condensing units) σε εξωτερικούς χώρους, οι χαμηλές θερμοκρασίες του χειμώνα προκαλούν πτώση της πίεσης στον εξατμιστή προτού ξεκινήσει η απόψυξη, κρατώντας τον συμπιεστή εκτός λειτουργίας για μεγάλα διαστήματα. Η λύση απαιτεί τη τοποθέτηση σχετικού αυτοματισμού (θερμοστάτης, χρονοδιακόπτες κλπ).
Με Έναρξη και Τερματισμό με Χρονόμετρο: Η απόψυξη ξεκινά και σταματά σε προκαθορισμένες χρονικές στιγμές. Συνήθως απαιτούνται 4 περίοδοι των 45-90 λεπτών ανά 24ωρο για ψυγεία κρεάτων και γαλακτοκομικών με εξαναγκασμένη κυκλοφορία αέρα.

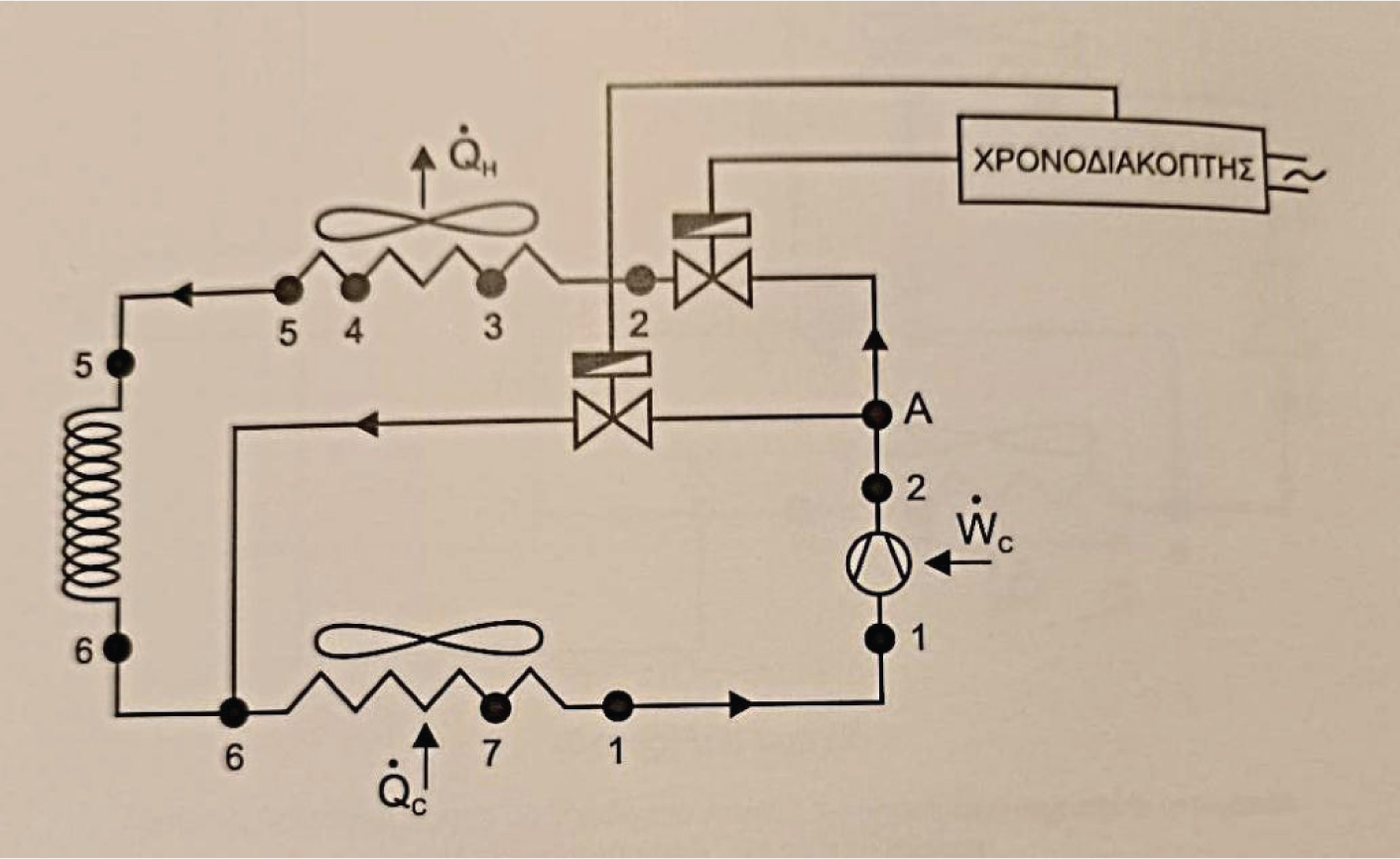

Διάγραμμα 3: Σύστημα απόψυξης με χρήση υπέρθερμου ατμού ψυκτικού ρευστού ενεργοποιούμενο με χρονοδιακόπτη

4. Με Έναρξη με Χρονόμετρο και Τερματισμό με Πίεση Αναρρόφησης: Ο πιο εξελιγμένος τρόπος, καθώς διασφαλίζει πλήρη απόψυξη ανεξάρτητα από την ποσότητα του πάγου, ενώ διαθέτει και χρονικό όριο ασφαλείας για την αποφυγή υπερθέρμανσης του θαλάμου (cold room over heating).

3. Ποσοτική Ανάλυση: Ο Υπολογισμός των Θερμικών Φορτίων Απόψυξης

Η ψυκτική ικανότητα του εξοπλισμού επηρεάζεται άμεσα από τις περιόδους απόψυξης, καθώς κατά τη διάρκειά τους διακόπτεται η ψύξη. Η απαιτούμενη ψυκτική ικανότητα εκφράζεται από τη σχέση:

Ψυκτική Ικανότητα Q̇c = Cd / (24−n^.t ) σε (btu / hour)
(Cooling Capacity) ή Q̇c = 0,293^.Cd / (24−n⋅t) σε Watt

Όπου:

Q̇c: Η Ψυκτική Ικανότητα σε Watt
Cd: Η καθημερινή ζήτηση του συστήματος για ψύξη σε Watt
n: Ο αριθμός των αποψύξεων ανά ημέρα
t: Η διάρκεια της κάθε απόψυξης σε ώρες

Η συνολική ποσότητα θερμότητας (Qtotal) που πρέπει να εισαχθεί στο σύστημα για μια επιτυχημένη απόψυξη υπολογίζεται από τον τύπο: Q_total=Q_l+Q_a+Q_s

Όπου:

Ql Λανθάνουσα Θερμότητα Τήξης (Latent Heat): Η απαραίτητη θερμότητα για το λιώσιμο του πάγου. Εξαρτάται άμεσα από τη μάζα του πάγου. Ως γενικός κανόνας ασφαλείας λαμβάνεται η τιμή των 200 Btu/lb (465,18 KJ/Kg) πάγου.
Qa Θερμότητα Αέρος (Air Heat): Η θερμότητα που “χάνεται” στον αέρα του θαλάμου. Μεταβάλλεται ανάλογα με τον χρόνο της απόψυξης και τη διαφορά θερμοκρασίας. Για παράδειγμα, ο αέρας (ειδική θερμότητα Cp =0,0192 Btu/(cft⋅F)) απορροφά 19,2 Btu/min ανά 1000 cfm για κάθε βαθμό Fahrenheit αύξησης της θερμοκρασίας.
Qs Αισθητή Θερμότητα (Sensible Heat): Η θερμότητα που απαιτείται για να θερμανθούν οι μεταλλικές επιφάνειες, οι σωληνώσεις και τα τοιχώματα του στοιχείου τουλάχιστον στους +1C.

4. Υπολογισμός και Σημασία της Αισθητής Θερμότητας (Qs) στα Στοιχεία

Η αισθητή θερμότητα Sensible Heat Qs απορροφάται απευθείας από το στοιχείο, τη λεκάνη συλλογής συμπυκνωμάτων, τις σωληνώσεις και τις γύρω μεταλλικές επιφάνειες των τοιχωμάτων. Είναι ανάλογη με την μάζα αυτών των εξαρτημάτων και τη διαφορά θερμοκρασίας που πρέπει να δημιουργηθεί ώστε να επιτευχθεί η τήξη.

Για τον ακριβή προσδιορισμό της Qs χρησιμοποιείται η ειδική θερμότητα (specific heat ) του εκάστοτε μετάλλου κατασκευής:

Αλουμίνιο: 0,22 Btu/(lb⋅F)
Χαλκός: 0,093 Btu/(lb⋅F)
Χάλυβας: 0,12 Btu/(lb⋅F)

Παράδειγμα Εφαρμογής: Έστω ένας εξατμιστής που αποτελείται από 50 lbs χαλκού (σωλήνες) και 70 lbs αλουμινίου (πτερύγια). Αν η θερμοκρασία του στοιχείου κατά τη λειτουργία της ψύξης είναι −6,67C (20F) και πρέπει να θερμανθεί έως τους +4,44C (40F) για να λιώσει τελείως ο πάγος, η μεταβολή
θερμοκρασίας ( temperature difference) είναι ΔT=20F.

Η απαιτούμενη αισθητή θερμότητα υπολογίζεται ως εξής:

Για τον χαλκό: 50 lbs × 0,093 Btu/(lb⋅F) × 20F = 93 Btu
Για το αλουμίνιο: 70 lbs × 0,22 Btu/(lb⋅F) × 20F = 308 Btu
Σύνολο Qs: 93 + 308 = 401 Btu

Αυτή η θερμότητα προστίθεται στο συνολικό φορτίο απόψυξης. Όταν το σύστημα επιστρέφει σε κύκλο ψύξης, όλη αυτή η θερμική ενέργεια (401 Btu) που αποθηκεύτηκε στα μέταλλα πρέπει να αφαιρεθεί επιβαρύνοντας το σύστημα.

Όπου:

F, βαθμοί της κλίμακας Farenheit
C, βαθμοί της κλίμακας Celcius

5. Συνολική Αξιολόγηση και Σύγκριση των Μεθόδων

Για την τελική επιλογή της κατάλληλης μεθόδου, ο ψυκτικός πρέπει να σταθμίζει τα χαρακτηριστικά λειτουργίας, το κόστος και την αποδοτικότητα. Ο παρακάτω πίνακας συνοψίζει τη συγκριτική αξιολόγηση των κύριων μεθόδων:

Χαρακτηριστικό / Μέθοδος	Φυσική Απόψυξη (Natural)	Απόψυξη με Θερμό Αέριο (Hot Gas)	Ηλεκτρική Απόψυξη (Electric)
Πηγή Θερμότητας	Περιβάλλων Αέρας Θαλάμου	Συμπιεσμένοι Ατμοί Συμπιεστή (Εσωτερική)	Ηλεκτρικές Αντιστάσεις (Εξωτερική)
Πεδίο Εφαρμογής	Μόνο Συντήρηση (άνω των -2,22°C)	Συντήρηση & Κατάψυξη (Μεγάλα Συστήματα)	Συντήρηση & Κατάψυξη (Ιδανική για Χαμηλές Θερμ.)
Ταχύτητα Διαδικασίας	Πολύ Αργή	Εξαιρετικά Γρήγορη	Μέτρια προς Αργή (1,5 φορά ο χρόνος του Hot Gas)
Κόστος Εγκατάστασης	Ελάχιστο / Μηδενικό	Υψηλό (Σωληνώσεις, Αυτοματισμοί, Βαλβίδες)	Μέτριο
Κατανάλωση Ενέργειας	Μηδενική πρόσθετη	Χαμηλή (Μόνο λειτουργία συμπιεστή)	Υψηλή (Άμεση ηλεκτρική ισχύς αντιστάσεων)
Κύριοι Κίνδυνοι	Ατελής απόψυξη σε χαμηλές θερμοκρασίες	Υγρή επιστροφή (υγρό ψυκτικό) στον συμπιεστή	Θερμική καταπόνηση στοιχείου, κίνδυνος πυρκαγιάς

Συμπέρασμα & Πρακτικές Συμβουλές για τον Ψυκτικό

Για τον σωστό σχεδιασμό, την εγκατάσταση και τη συντήρηση ενός συστήματος απόψυξης, ο τεχνικός πρέπει να εφαρμόζει τους εξής κανόνες:

Σύστημα Αποστράγγισης: Όταν η αποστράγγιση (drain pan) λειτουργεί σε θερμοκρασίες κάτω των 0°C, πρέπει οπωσδήποτε να εγκαθίστανται ηλεκτρικές αντιστάσεις θέρμανσης τόσο στη λεκάνη όσο και στον σωλήνα αποχέτευσης, ώστε να μην στερεοποιείται το νερό και πλημμυρίζει ο θάλαμος.
Χρήση Αυτόματων Βανών και Καλυμμάτων: Στα ηλεκτρικά συστήματα, η χρήση αυτόματων βανών ή καλυμμάτων που απομονώνουν τον εξατμιστή κατά την απόψυξη παγιδεύει τον ζεστό αέρο γύρω από το στοιχείο. Έτσι, μειώνονται οι απώλειες θερμότητας προς τον υπόλοιπο θάλαμο, προστατεύοντας τα τρόφιμα από ανεπιθύμητες θερμικές μεταβολές.
Σωστή Επιλογή Διαμέτρου Σωληνώσεων: Στα συστήματα θερμού αερίου, οι σωληνώσεις παράκαμψης πρέπει να υπολογίζονται με ακρίβεια ώστε να εξασφαλίζεται η σωστή παροχή ατμών χωρίς υπερβολική πτώση πίεσης, ενώ η χρήση διαχωριστών υγρού (suction accumulators) κρίνεται επιβεβλημένη για την προστασία του συμπιεστή.
Ισορροπία Περιόδων: Η πιο αποτελεσματική μέθοδος απόψυξης είναι αυτή που επιτυγχάνει την πλήρη τήξη του πάγου στον ελάχιστο δυνατό χρόνο και με τις λιγότερες δυνατές διακοπές στον κύκλο ψύξης, διατηρώντας σταθερή την εσωτερική θερμοκρασία των προϊόντων και εξασφαλίζοντας τη μέγιστη ενεργειακή οικονομία.

Πηγές & Βιβλιογραφία

Τσίτσος Γ. Νικόλαος, Καισαρίτη Κ. Αθηνά,
5 Μέθοδοι Απόψυξης Ψυκτικών Κύκλων (Με προσθήκη Ψυκτικών Διαγραμμάτων). A.S.H.R.A.E.
Journal, March 2009, Αυτοέκδοση, Αθήνα 2013.
ΙSBN 978-960-93-5140-9
Τσίτσος Γ. Νικόλαος, Καισαρίτη Κ. Αθηνά,
Αγγλο-Ελληνική ορολογία στον Κλιματισμό και στη Ψύξη, Αυτοέκδοση, Αθήνα 2012.
ΙSBN 978-960-93-4295-7
Κωνσταντίνος Παγωνάρης, Νικόλαος Τσίτσος,
Εφαρμοσμένη Θερμοδυναμική, Δ Έκδοση, Ίδρυμα Ευγενίδη, Αθήνα 2021.
Ευάγγελος Κανακάκης, Ψυκτικές – Κλιματιστικές Εγκαταστάσεις,
Β Έκδοση, Ίδρυμα Ευγενίδη, Αθήνα 2017.
M. C . Potter, C. W. Somerton, Thermodynamics for Engineers,
Mc Graw – Hill, INC,.
Κώστας Λέφας, Τεχνική Θερμοδυναμική, Εκδόσεις Φοίβος, Αθήνα 1986.
Julius H. Rainwater, Five Defrost Methods for Commercial Refrigeration,
A.S.H.R.A.E. Journal, March 2009.
Roy L. Harrington, Marine Engineering – A.S.H.R.A.E, Jersey City, USA
1992.
A.S.H.R.A.E. Handbooks – Refrigeration, 2010
HVAC Applications handbook, 2007
Fundamentals handbook, 2009
Manuals των εταιρειών – Galletti, Mitsubishi, Copeland, Danfoss, Blitz.
