Γράφει ο Λευτέρης Κουνέλας, Ναυπηγός Μηχανικός MSc.

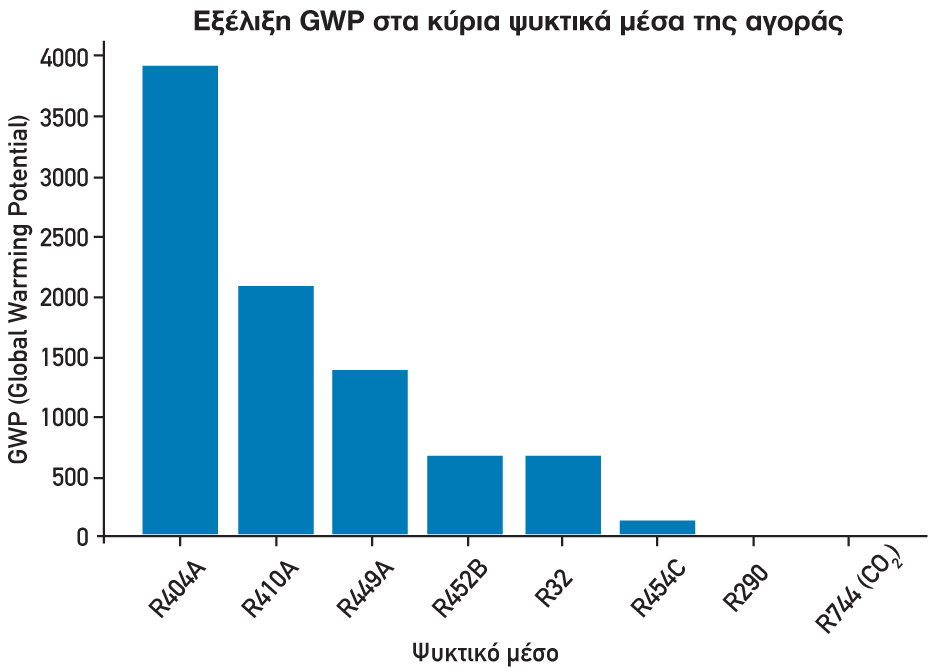

Η μετάβαση της αγοράς από τα ψυκτικά ρευστά υψηλού GWP (Δυναμικό Υπερθέρμανσης του Πλανήτη) προς χαμηλότερου περιβαλλοντικού αποτυπώματος λύσεις δεν καθορίζεται μόνο από τη θερμοδυναμική απόδοση, αλλά και από την ασφάλεια, τη συμβατότητα με τον υφιστάμενο εξοπλισμό και τις απαγορεύσεις του Κανονισμού (ΕΕ) 2024/573.
Το παρόν άρθρο αναλύει γιατί τα A2L ψυκτικά, όπως τα R454C, R455A, R452B και R32, εμφανίζονται σήμερα ως η πιο ισορροπημένη λύση σε πολλές εμπορικές και κλιματιστικές εφαρμογές, σε σύγκριση με το R290 και το CO2. Η βιομηχανία ψύξης και κλιματισμού βρίσκεται τα τελευταία χρόνια σε μια περίοδο σημαντικής μετάβασης.
Η μετάβαση αυτή αποτελεί μέρος της ευρύτερης εφαρμογής του Ευρωπαϊκού Κανονισμού F-Gas, ο οποίος επιβάλλει τη σταδιακή μείωση της χρήσης HFC ψυκτικών μέσων υψηλού δυναμικού υπερθέρμανσης του πλανήτη.
1. Εισαγωγή
Η ευρωπαϊκή αγορά ψύξης και κλιματισμού βρίσκεται σε περίοδο επιταχυνόμενης τεχνολογικής μετάβασης.
Η πίεση για μείωση των εκπομπών αερίων του θερμοκηπίου, η σταδιακή απόσυρση ψυκτικών ρευστών υψηλού GWP και οι νεότερες απαγορεύσεις του κανονιστικού πλαισίου ωθούν τον κλάδο προς λύσεις χαμηλότερου περιβαλλοντικού αποτυπώματος.
Στο νέο αυτό τοπίο, τρεις οικογένειες τεχνολογιών ξεχωρίζουν: τα φυσικά ψυκτικά ρευστά κατηγορίας A3, με κύριο εκπρόσωπο το R290·τα συνθετικά ή μεικτά ψυκτικά ρευστά A2L, όπως τα R454C, R455A, R452B και R32·και το CO₂ (R744), που αποτελεί φυσικό ψυκτικό ρευστό με εξαιρετικά χαμηλό GWP αλλά με διαφορετικές τεχνικές απαιτήσεις.
Ενώ το R290 και το CO₂ διαθέτουν ισχυρό περιβαλλοντικό προφίλ, η πραγματική προτίμηση της αγοράς δεν καθορίζεται αποκλειστικά από το όριο του GWP. Συνυπολογίζονται η ευφλεκτότητα, η ανώτατη επιτρεπτή ποσότητα πλήρωσης ψυκτικού ρευστού, η πολυπλοκότητα σχεδιασμού, η διαθεσιμότητα εξαρτημάτων, η ωριμότητα της τεχνογνωσίας στο service και η δυνατότητα συμμόρφωσης με τις απαιτήσεις ασφάλειας. Για τον λόγο αυτό, τα A2L έχουν αποκτήσει ιδιαίτερη σημασία προσφέροντας, χαμηλό ή πολύ χαμηλό GWP, ήπια ευφλεκτότητα και σε πολλές περιπτώσεις ευκολότερη μετάβαση από τις κλασικές λύσεις A1 όπως R404A και R410A.
2. Ταξινόμηση ψυκτικών και τεχνική σημασία
Η κατά ASHRAE/ISO ταξινόμηση των ψυκτικών βασίζεται στη συνδυασμένη αξιολόγηση τοξικότητας και ευφλεκτότητας.
Ομάδα Α: Υποδηλώνει χαμηλή τοξικότητα, ενώ οι υποκατηγορίες Α1, Α2L και Α3 σχετίζονται με τον δείκτη ευφλεκτότητας, σε μη εύφλεκτα, ήπια εύφλεκτα και ιδιαίτερα εύφλεκτα ψυκτικά ρευστά αντίστοιχα.
Για τον μελετητή και τον τεχνικό, η ταξινόμηση αυτή συνδέεται άμεσα με την αξιολόγηση κινδύνου, τον καθορισμό μέγιστου επιτρεπόμενου φορτίου πλήρωσης, τις απαιτήσεις εξαερισμού, την χρήση σχετικής σήμανσης (αυτοκόλλητα εύφλεκτο σε βαλβίδες λήψης), την επιλογή ηλεκτρικών εξαρτημάτων και τις πρακτικές εγκατάστασης και συντήρησης .
Τα A2L βρίσκονται ακριβώς στο μεταίχμιο μεταξύ περιβαλλοντικού οφέλους και λειτουργικής διαχειρισιμότητας. Σε σχέση με τα A3, εμφανίζουν χαμηλότερη ταχύτητα διάδοσης φλόγας και πιο «ήπιο» προφίλ κινδύνου καθώς δεν είναι εκρηκτικά. Σε σχέση με αυτά της κατηγορίας A1 υψηλού GWP, ανταποκρίνονται καλύτερα στις σημερινές απαιτήσεις. Αυτός ο τεχνολογικός συμβιβασμός είναι ένας από τους κύριους λόγους που τα A2L κερδίζουν έδαφος σε εμπορικής ψύξης, Split Units, Heat Pumps και Compact Chillers.
Η εισαγωγή εύφλεκτων ψυκτικών μέσων απαιτεί μεγαλύτερη προσοχή στον σχεδιασμό, την εγκατάσταση και τη συντήρηση των συστημάτων.
Κρίσιμο ρόλο παίζουν:
- Η σωστή επιλογή εξοπλισμού.
- Ο κατάλληλος εξαερισμός του χώρου.
- Οι περιορισμοί στην ποσότητα πλήρωσης ψυκτικού ρευστού.
- Η χρήση κατάλληλων ηλεκτρικών εξαρτημάτων.
- Η εκπαίδευση των τεχνικών.
Τα πρότυπα EN 378/2016 και IEC 60335-2-89 καθορίζουν τις απαιτήσεις ασφαλείας για συστήματα που χρησιμοποιούν εύφλεκτα ψυκτικά ρευστά. Η μετάβαση στα νέα ψυκτικά μέσα δεν αφορά μόνο τους κατασκευαστές εξοπλισμού αλλά και τους τεχνικούς ψύξης. Η σωστή εκπαίδευση στη διαχείριση εύφλεκτων ψυκτικών ρευστών, η χρήση κατάλληλων εργαλείων και η κατανόηση των κανονισμών αποτελούν βασικές προϋποθέσεις για την ασφαλή χρήση τους.
3. Συγκριτικός πίνακας βασικών ιδιοτήτων

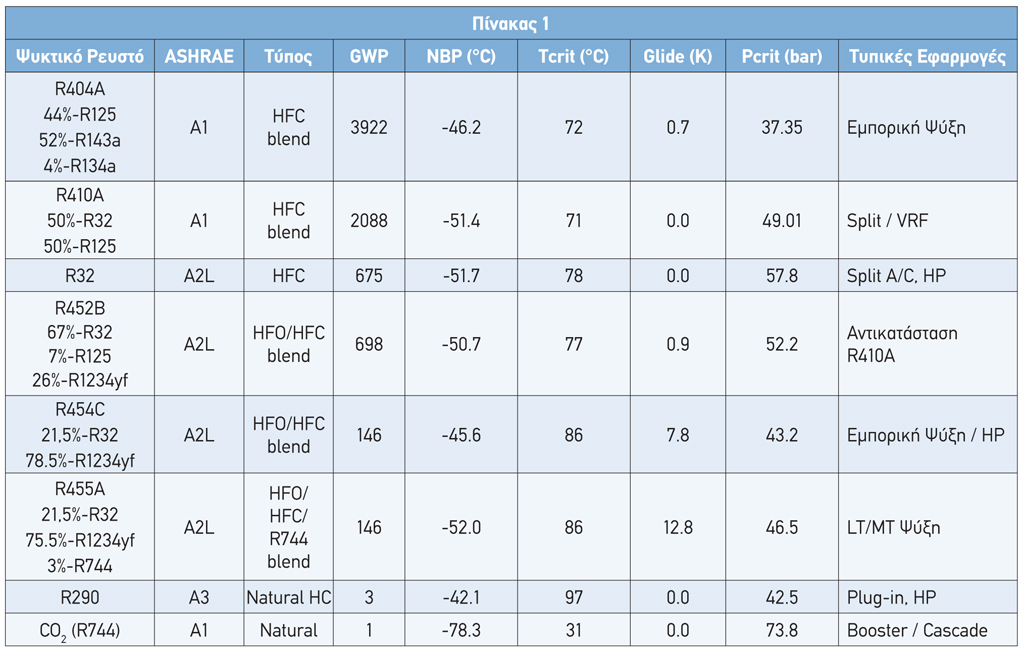

Ο παρακάτω Πίνακας συνοψίζει τα κυριότερα τεχνικά χαρακτηριστικά των ψυκτικών ρευστών που εξετάζονται στο άρθρο. Οι τιμές προέρχονται από συνοπτικούς οδηγούς κατασκευαστών και τεχνικά δελτία προϊόντων.
Συγκριτικές ιδιότητες ψυκτικών μέσων.
4. Γιατί η αγορά στρέφεται στα A2L
Η προτίμηση προς τα A2L δεν οφείλεται στο ότι υπερτερούν σε κάθε τεχνική παράμετρο έναντι όλων των εναλλακτικών. Οφείλεται στο ότι επιτυγχάνουν την καλύτερη ισορροπία ανάμεσα σε τέσσερις κρίσιμους άξονες: χαμηλότερο GWP, αποδεκτή ενεργειακή απόδοση, διαχειρίσιμη ασφάλεια και σχετικά ομαλή ενσωμάτωση σε γνωστές αρχιτεκτονικές συστημάτων.
Το R290, για παράδειγμα, εμφανίζει συχνά εξαιρετική ενεργειακή απόδοση και εξαιρετικά χαμηλό GWP, όμως η κατηγορία A3 συνοδεύεται από αυστηρότερους περιορισμούς ασφαλείας και φορτίου πλήρωσης. Το CO₂ έχει σχεδόν μηδενικό περιβαλλοντικό αποτύπωμα ως ψυκτικό, όμως η transcritical λειτουργία, οι υψηλές πιέσεις και η ανάγκη για εξειδικευμένο σχεδιασμό αυξάνουν την πολυπλοκότητα.
Αντίθετα, A2L όπως τα R454C, R455A και R452B δίνουν στους κατασκευαστές ένα πιο προσιτό μονοπάτι μετάβασης από τα A1 υψηλού GWP ψυκτικά ρευστά.
Στις εφαρμογές άνεσης, το R32 και το R452B λειτουργούν ως λύσεις με πίεση και απόδοση κοντά στα γνωστά συστήματα R410A. Στην εμπορική ψύξη, τα R454C και R455A αποκτούν σημασία επειδή συνδυάζουν A2L ταξινόμηση με GWP κάτω ή γύρω από το κρίσιμο όριο 150, κάτι που ευθυγραμμίζεται με το νέο κανονιστικό πλαίσιο.

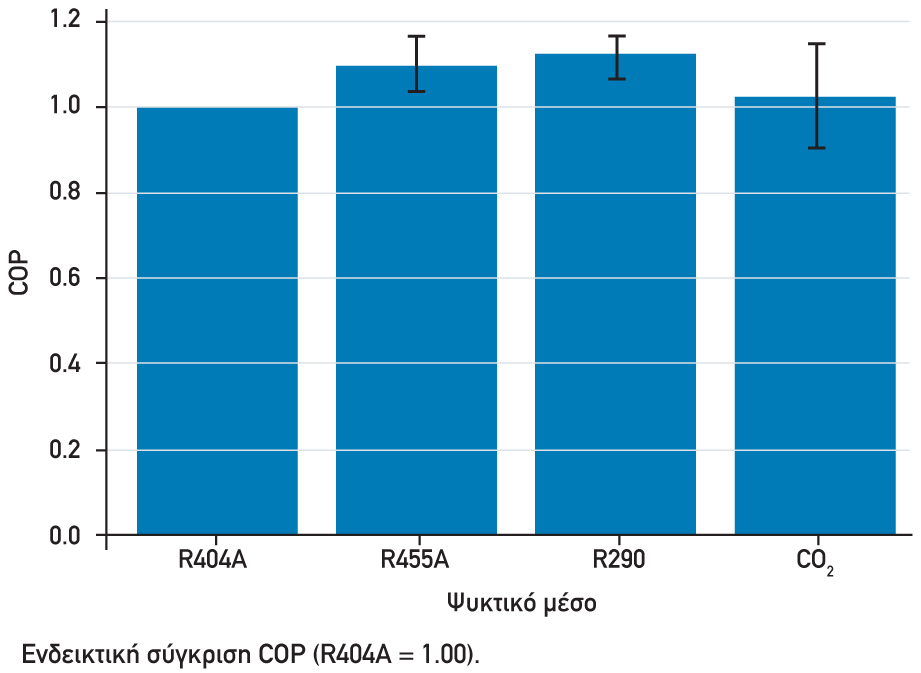

5. Ενδεικτική σύγκριση ενεργειακής συμπεριφοράς
Ο Βαθμός απόδοσης COP δεν αποτελεί μια μετρήσιμη ιδιότητα που μπορεί να συγκριθεί ανεξάρτητα από τη χρήση και την εφαρμογή. Επηρεάζεται από τη θερμοκρασία εξάτμισης, τη θερμοκρασία συμπύκνωσης ή την έξοδο gas cooler, τον τύπο του συμπιεστή που χρησιμοποιούμε , τον έλεγχο του μέσου εκτόνωσης, την παρουσία υποψύξης ή εσωτερικού εναλλάκτη γραμμής υγρού-αναρρόφησης, αλλά και από την ίδια την αρχιτεκτονική του κύκλου ψύξης. Για τον λόγο αυτό, η παρακάτω σύγκριση πρέπει να διαβαστεί ως ενδεικτική και όχι ως καθολική.
Η βιβλιογραφία δείχνει ότι το R455A εμφανίζει συχνά καλύτερο COP από το R404A, ενώ το R290 επιτυγχάνει σε πολλές εφαρμογές ακόμη υψηλότερη ενεργειακή συμπεριφορά. Για το CO₂, η τελική ετήσια απόδοση εξαρτάται πολύ περισσότερο από το κλίμα και από το αν χρησιμοποιείται subcritical, cascade ή βελτιωμένη transcritical αρχιτεκτονική.
6. Κανονιστικό πλαίσιο: Κανονισμός (ΕΕ) 2024/573
Ο Κανονισμός (ΕΕ) 2024/573 αντικαθιστά το προηγούμενο ευρωπαϊκό πλαίσιο για τα φθοριούχα αέρια και ενισχύει τόσο το phase-down των HFC όσο και τις απαγορεύσεις διάθεσης στην αγορά εξοπλισμού που βασίζεται σε ψυκτικά ρευστά υψηλού GWP.

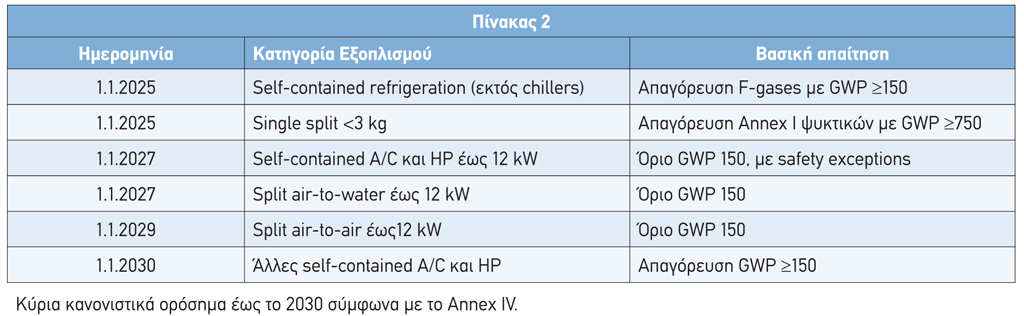

Για την αγορά ψύξης και κλιματισμού, το ενδιαφέρον εστιάζεται κυρίως στο Annex IV, όπου καθορίζονται συγκεκριμένες ημερομηνίες απαγόρευσης ανά κατηγορία εξοπλισμού. Ενδεικτικά, από 1.1.2025 απαγορεύεται η διάθεση self-contained refrigeration equipment (εκτός chillers) που περιέχουν fluorinated greenhouse gases με GWP 150 ή μεγαλύτερο, εκτός ειδικών περιπτώσεων που συνδέονται με απαιτήσεις ασφάλειας στο σημείο λειτουργίας.
Για single split systems με φορτίο κάτω από 3 kg, από 1.1.2025 απαγορεύονται ψυκτικά Annex I με GWP 750 ή μεγαλύτερο. Από 1.1.2027 τίθενται πρόσθετοι περιορισμοί σε self-contained A/C και heat pumps έως 12 kW και σε split air-to-water systems έως 12 kW με όριο GWP 150, ενώ από 1.1.2029 ακολουθούν split air-to-air systems έως 12 kW. Για άλλες self-contained κατηγορίες με GWP 150 ή μεγαλύτερο, η σχετική απαγόρευση μετατίθεται στο 2030.
Η πρακτική συνέπεια είναι ότι ψυκτικά όπως R454C και R455A, τα οποία βρίσκονται στο επίπεδο GWP ~148, αποκτούν σαφές συγκριτικό πλεονέκτημα για νέες εφαρμογές όπου απαιτείται συμμόρφωση με το όριο 150 χωρίς μετάβαση σε A3 ή CO₂. Από την άλλη πλευρά, το R32 και το R452B εξακολουθούν να έχουν σημασία σε κατηγορίες εφαρμογών όπου το όριο 150 δεν έχει ακόμη γενικευθεί ή όπου η εξαίρεση για απαιτήσεις ασφαλείας είναι καθοριστική.
Ο κανονισμός δίνει επίσης ιδιαίτερη έμφαση σε ελέγχους στεγανότητας, διαδικασία ανάκτησης, relabelling μετά από retrofit και υποχρεώσεις εκπαίδευσης/πιστοποίησης για τα φυσικά πρόσωπα και τις επιχειρήσεις που εγκαθιστούν, συντηρούν, επισκευάζουν ή αποξηλώνουν σχετικό εξοπλισμό.

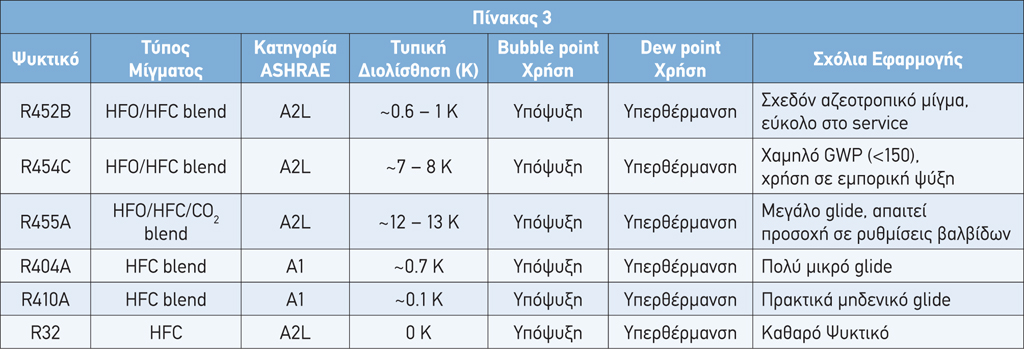

Διολίσθηση θερμοκρασίας (temperature glide) στα A2L μίγματα
Τα R454C και R455A είναι ζεοτροπικά μίγματα. Αυτό σημαίνει ότι κατά τη μεταβολή φάσης δεν αλλάζουν κατάσταση σε μία μοναδική θερμοκρασία, αλλά μέσα σε εύρος θερμοκρασιών. Το εύρος αυτό ονομάζεται διολίσθηση θερμοκρασίας ή temperature glide.Το glide εμφανίζεται περίπου 7,8 K για το R454C και 12,8 K για το R455A, δηλαδή αρκετά υψηλότερο από το 0,9 K του R452B.

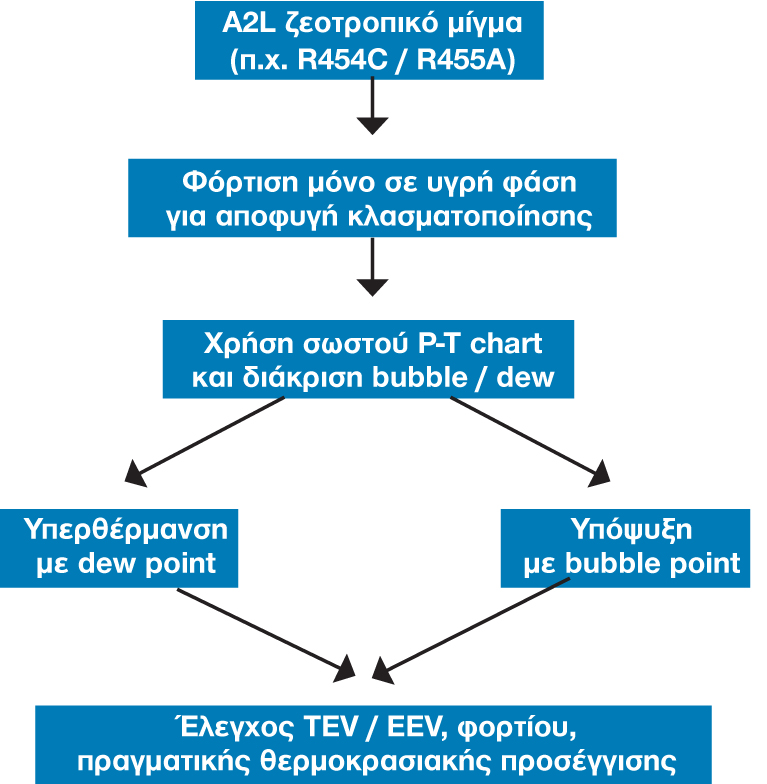

Η πρακτική σημασία του glide είναι μεγάλη. Στις μετρήσεις, η υπερθέρμανση πρέπει να αναφέρεται στο dew point, ενώ η υπόψυξη στο bubble point. Η χρήση μίας «μέσης» θερμοκρασίας κορεσμού ή η μη σωστή ανάγνωση του pressure-temperature chart μπορεί να οδηγήσει σε λάθος εκτίμηση υπερθέρμανσης, λάθος ρύθμιση TEV/EEV, εσφαλμένο υπολογισμό προσέγγισης εναλλάκτη και, τελικά, σε λειτουργία εκτός σχεδιασμού .
Εξίσου σημαντικό είναι ότι τα ζεοτροπικά μίγματα πρέπει να φορτίζονται σε υγρή φάση, ώστε να αποφεύγεται η κλασματοποίηση (fractionation) του μίγματος και η μεταβολή της σύστασής του. Αυτή η πρακτική δεν είναι λεπτομέρεια service αλλά βασικός κανόνας για τη διατήρηση της προβλεπόμενης απόδοσης και ασφάλειας.
Τα ζεοτροπικά μίγματα δεν αποτελούνται από ένα καθαρό υγρό, αλλά μείγμα από διαφορετικά συστατικά (π.χ. HFO + HFC + CO₂). Κάθε συστατικό έχει:
- διαφορετικό σημείο βρασμού
- διαφορετική πτητικότητα
Αν γίνει πλήρωση με αέριο από τη φιάλη τα πιο «ελαφριά» συστατικά (πιο πτητικά) φεύγουν πρώτα και τα πιο «βαριά» μένουν πίσω άρα το μίγμα που βάζουμε στο σύστημα δεν έχει τη σωστή σύσταση/αναλογία και αυτό ονομάζεται κλασματοποίηση. Αν γίνει κλασματοποίηση αυτό σημαίνει ότι αλλάζουν οι θερμοδυναμικές ιδιότητες (λάθος πιέσεις, λάθος θερμοκρασίες, λάθος COP), δεν ισχύουν τα P-T Charts, και έχουμε λάθος μετρήσεις Superheat / Subcooling και κατά συνέπεια κακή λειτουργία συστήματος (μειωμένη απόδοση, αστάθεια, πιθανή βλάβη).
8. Τεχνική αποτίμηση ανά ψυκτικό
R454C
Αποτελεί ψυκτικό A2L με GWP146 (τελευταία ενημέρωση à AR6) και μέτριο glide. Είναι ιδιαίτερα ελκυστικό για εφαρμογές όπου ζητείται κανονιστική συμμόρφωση, χαμηλό περιβαλλοντικό αποτύπωμα και μεταβατική ευκολία σε σχέση με το R404A ή ορισμένες εφαρμογές R22/R410A.
R455A
Συνδυάζει GWP146 (τελευταία ενημέρωση à AR6) με υψηλότερο glide, άρα προσφέρει ισχυρή κανονιστική τοποθέτηση αλλά απαιτεί μεγαλύτερη πειθαρχία στις μετρήσεις και στη φόρτιση. Η βιβλιογραφία δείχνει βελτιωμένο COP έναντι του R404A σε πολλές περιπτώσεις .
R452B
Σχεδιάστηκε ως A2L εναλλακτική για νέες εφαρμογές που αντικαθιστούν το R410A. Έχει GWP σαφώς χαμηλότερο από το R410A, μικρό glide και λειτουργικά χαρακτηριστικά πιο κοντά σε κλασικές comfort εφαρμογές .
R32
Παραμένει ισχυρό σημείο αναφοράς στα A2L για split A/C και heat pumps, με καλές θερμοδυναμικές επιδόσεις και μεγάλη ωριμότητα στην αγορά. Το GWP του όμως είναι σημαντικά υψηλότερο από τα R454C/R455A.
R290
Προσφέρει εξαιρετικό GWP και πολύ υψηλή απόδοση, όμως η κατηγορία A3 μεταφέρει το βάρος στην ασφάλεια. Είναι ιδιαίτερα ισχυρό σε plug-in και compact συστήματα, λιγότερο όμως «εύκολο» σε όλες τις κατηγορίες εξοπλισμού.
CO₂ (R744)
Έχει GWP ίσο με 1 και καθόλου ζήτημα ευφλεκτότητας, αλλά η πολύ χαμηλή κρίσιμη θερμοκρασία και η υψηλή πίεση το καθιστούν ξεχωριστή τεχνολογική κατηγορία. Όπου υπάρχει εμπειρία και σωστή αρχιτεκτονική, παραμένει κορυφαία επιλογή για supermarket και industrial εφαρμογές.
9. Συμπεράσματα
Η επικράτηση των A2L στην τρέχουσα φάση της αγοράς δεν πρέπει να ερμηνεύεται ως απόλυτη τεχνική νίκη έναντι όλων των άλλων λύσεων. Είναι κυρίως η έκφραση μιας ευρύτερης βιομηχανικής ανάγκης: να επιτευχθεί χαμηλότερο GWP χωρίς να απαιτείται σε κάθε περίπτωση πλήρης αλλαγή αρχιτεκτονικής ή ανάληψη υψηλότερου επιπέδου κινδύνου λόγω A3. Με αυτή την έννοια, τα A2L συνιστούν την πιο ρεαλιστική πλατφόρμα μετάβασης για πολλές εφαρμογές της επόμενης δεκαετίας.
Το R290 θα παραμείνει ιδιαίτερα ανταγωνιστικό όπου η υψηλή ενεργειακή απόδοση και το εξαιρετικά χαμηλό GWP υπερκαλύπτουν τις αυξημένες απαιτήσεις ασφαλείας. Το CO₂ θα συνεχίσει να ενισχύεται σε μεγαλύτερες εμπορικές και βιομηχανικές εγκαταστάσεις. Ωστόσο, για ένα ευρύ φάσμα νέου εξοπλισμού, τα R454C, R455A, R452B και R32 είναι πιθανό να αποτελέσουν τον βασικό κορμό της αγοράς, καθώς γεφυρώνουν αποτελεσματικά το χάσμα ανάμεσα στην κανονιστική συμμόρφωση, την ασφάλεια και τη βιομηχανική πρακτικότητα.
Η τεχνική πρόκληση από εδώ και πέρα δεν είναι μόνο η επιλογή του σωστού ψυκτικού, αλλά η σωστή εκπαίδευση στον χειρισμό των A2L, ιδιαίτερα εκεί όπου εμφανίζεται σημαντική διολίσθηση. Η επιτυχία της μετάβασης θα κριθεί σε μεγάλο βαθμό από την ποιότητα του σχεδιασμού, τη σωστή εφαρμογή των κανόνων service και την ωριμότητα της αλυσίδας υποστήριξης στην αγορά.
